本公司生產的所有產品在設計和制造過程中都嚴格按照ISO9001：2000質量體系設計、開發、生產、安裝和服務的質量保證模式，并獲得證書。
所提供的D342X-10（16）Q型手動蝶閥符合如下標準：
設計制造：GB／T 12238—2008
結構長度：GB／T 12221—2005
法蘭連接：GB／T 17241.6—1998   GB／T 9119—2000
閥門驅動裝置：GB／T 12223—2005
流量、流阻系數：JB／T 5296—1991
壓力試驗：GB／T 13927—2008
閥門標志：GB 12220—1989
供貨要求：GB 12252—1989
采用材質：球墨鑄鐵符合GB／T 12227—2005
不銹鋼符合GB 1220
使用工況條件
適用介質：水、污水、空氣、煤氣、弱腐蝕性氣體等。
適用溫度：-10℃－80℃
公稱壓力：1.0 MPa   1.6MPa
主要零部件材料：
閥體：球墨鑄鐵QT450-10       閥體密封：堆焊不銹鋼
閥板：球墨鑄鐵QT450-10       閥板密封：**耐油丁腈橡膠NBR
閥軸：不銹鋼2Cr13            閥軸密封：碳素纖維浸聚四氟乙烯
軸套：自潤滑鋼背復合軸承      蝸輪箱：球墨鑄鐵QT450-10

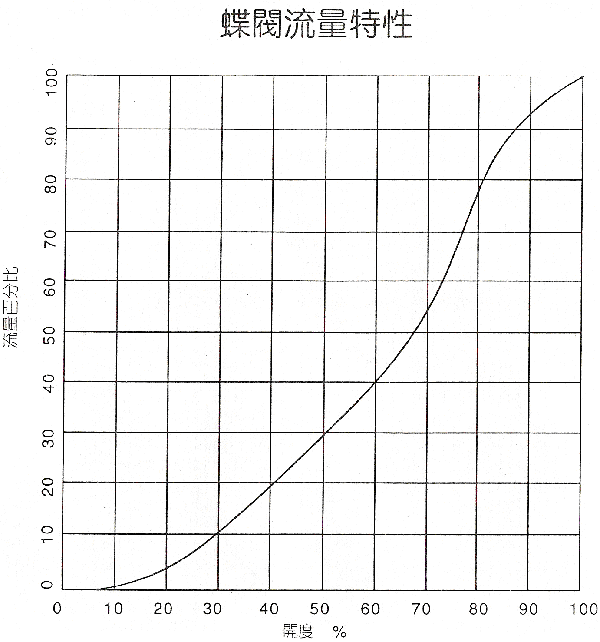

蝶閥的流量特性

產品型號及供貨范圍

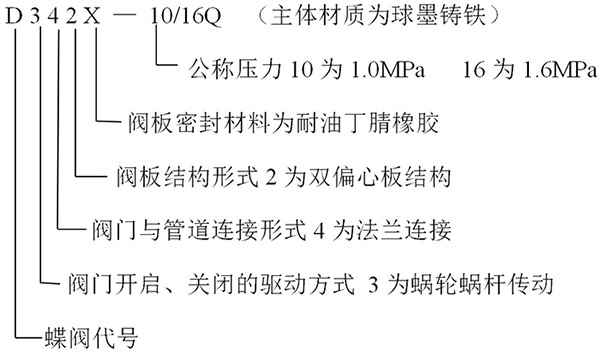

1.型號編制說明：

2.供貨范圍：
含閥體、閥板、閥軸、軸套、密封圈、電動裝置等裝配完整的手動蝶閥及配套連接螺栓、螺母、墊圈、密封圈。
技術特性：
1.該系列蝶閥機械結構合理，抗壓性能好，軸與閥板緊密裝配后用錐銷機械地固牢，閥門啟閉可靠，具備截?cái)嗪驼{(diào)節的雙重功能。
2.該系列蝶閥采用軸向偏心、徑向偏心的雙偏心結構，關閉時閥板密封面隨偏心位移靠向閥體密封圈擠壓密封，密封圈受壓均勻，并具有越關越緊的密封自補償功能，密封性能好；開啟時閥板只需轉過很小一個角度，閥板密封圈就與閥體密封面脫離，減少了密封面之間的磨擦，使閥門經久耐用。
3.閥板設計為雙板桁架結構，流通面積大，水損系數小。
4.閥體密封材料為不銹鋼，閥板密封材料**耐油丁腈橡膠，閥門具有耐腐蝕不結垢、耐磨損、壽命長、密性好的特點。
5.閥板密封圈用螺釘固定在閥板上，不但結構牢固，密封性能可靠，具有優良的抗擦傷性能，而且在現場調整或更換密封圈簡易方便，具有較好的長期使用功能。
6.閥軸密封采用碳纖維浸聚四氟乙烯，磨擦系數小，經久耐用，較好的長期密封性能，啟閉頻繁的情況下不磨損、不老化，可保證十年不換。
7.閥門所有零部件、填料及密封件均采用無毒無害材料，閥體內外部采用環氧樹脂加以防護。
8.新型手動裝置均采用全密封戶外型結構，確保驅動裝置能完全防塵、防潮和防水，閥門無論使用于任何工況，驅動裝置都能始終處于良好的潤滑狀態，保證了閥門的使用壽命。
9.手動蝶閥既可水平安裝，也可垂直安裝。

公稱通徑 DN		外形尺寸（參考值）						法蘭尺寸和螺栓孔尺寸（標準值）
		H	H1	設計長度L	伸縮量	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸							D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	309	150	±15	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	21/2	95	337	160	±15	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	98	347	170	±15	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	114	373	190	±15	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	128	405	200	±15	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	139	440	210	±15	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	174	612	230	±15	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	215	693	250	±15	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	245	747	270	±15	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	270	802	290	±20	450	560	490	445	413	12-22	505	460	428	16-22	520	470	429	16-26
400	16	305	991	310	±20	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	325	1037	330	±20	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	360	1127	350	±25	535	580	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	445	1377	390	±30	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	505	1496	430	±30	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	560	1584	470	±35	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	630	1676	510	±35	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	680	1760	550	±40	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	795	2018	630	±40	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	900	2363	710	±50	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	1100	2723	790	±50	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	1124	2844	870	±60	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	1292	3127	950	±60	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
